典型应用

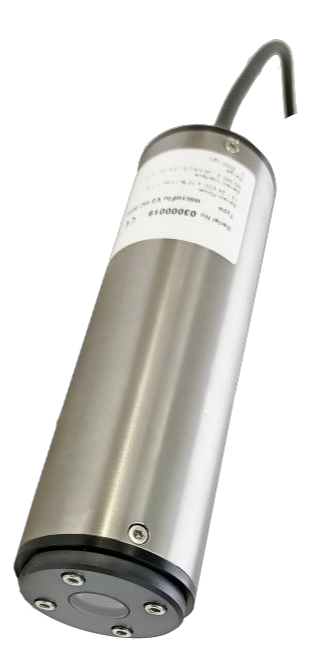

采用德国先进技术生产的PAH1001是新一代浸没式测量水中油的传感器。该传感器采用紫外荧光法，测量敏感度远高于红外散射法和吸收法。能追踪微量的 PAH (多环芳香烃)，包括饮用水与冷凝水、冷凝物的检测。
主要应用领域包括石油化工、冷却水和废水泄漏探测，以及地下水，地表水环境监测，同样可以用于竖井、流体、管道的静态应用。创新的纳米涂层技术减少光学窗口的污染，并降低维护工作量。
产品特点
·采用紫外荧光法，测量敏感度远高于红外散射法和吸收法；
·无需试剂，没有二次污染，可实现在线原位测量；
·紧实，坚固，轻巧，低功耗，适合便携和在线使用。
·创新的纳米涂层技术减少光学窗口的污染，并降低维护工作量
技术参数
|
型号 | PAH1001 |
测量参数 | PAH, 油 |
测量范围 | PAH 0~5000 ppb 油 0~150ppm（标准） |
检出限 | PAH 1 ppb 油 0.03ppm（标准） |
测量原理 | 紫外荧光法 |
电源 | 12～24V |
额定功率 | 0.6 W |
分辨率 | PAH 1 ppb 油 0.01 ppm |
精度 | ±2% FS |
材质 | 不锈钢或钛合金 |
工作温度 | 2~40℃ |
最大耐压 | 3 bar |
流速 | 0.1-10m/s |
标配电缆 | 10m |
通讯输出 | RS485 Modbus（开放传感器通讯协议） |
防护等级 | IP68 |

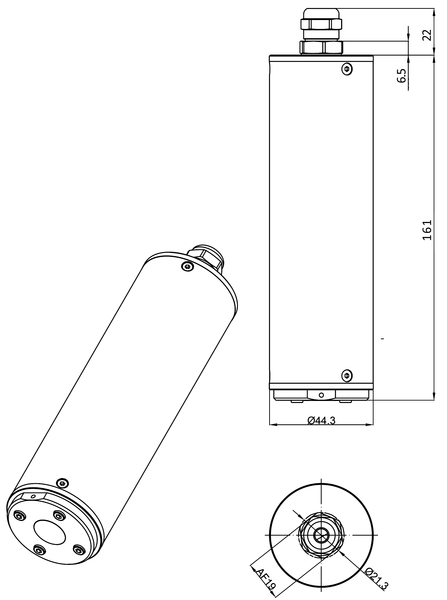

尺寸 | 162mm*Φ48mm |
测量方式 | 沉入式、流通式等 |
浸没式安装
如需选择浸没式安装，安装标准示意图如附图所示，可根据现场具体情况定制。

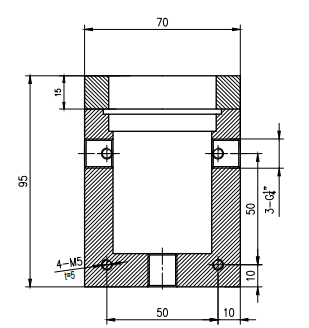

流通池安装尺寸
流通池尺寸70*70*95，用4颗M5螺钉固定于墙面或安装板上；尺寸如附图。
订购指南
04·A1300EG00001 适用于PAH1001的SC300控制器E版，220VAC+8芯RS485+8芯RS485；
04·A2300KG00001 适用于PAH1001的SC300控制器K版，24VDC+8芯RS485+8芯RS485；
05·00B4D2630101 PAH1001 水中油传感器；12~24V电压；10m电缆线；316不锈钢材质；可同时输出PAH和水中油测量值；
05·00B4D2640101 PAH1001 水中油传感器；12~24V电压；10m电缆线；钛合金材质；可同时输出PAH和水中油测量值；
可选配件
80·900039 PAH1001流通池，材质：POM；
80·900040 PAH1001流通池，材质：316不锈钢；
80·100012 PAH1001浸没式安装支架，材质：316不锈钢；
