典型应用

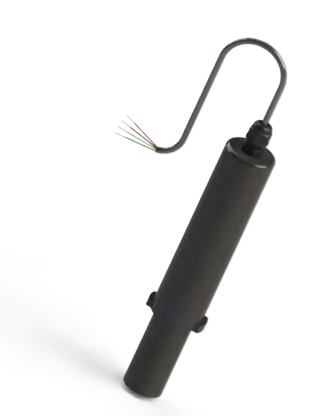

CL1003无膜余氯电极是具有自主知识产权的一款三电极恒电位电流测量传感器，可以用于测量余氯、二氧化氯（高纯）、臭氧等消毒剂浓度，主要用于自来水出厂水、管网、二次供水、末梢、游泳池等应用场景。电极内置ARM处理器和高效滤波算法，能够有效避免噪声干扰，具有RS-485接口，方便接入计算机和网络监控系统。
CL1003无膜余氯电极由两个黄金电极和一个氯化银电极构成三电极测量系统，电极内置高精度恒电位仪，可以保持工作电极电势稳定，次氯酸等消毒剂成分在工作电极发生氧化还原反应，产生的电流遵循法拉第定律，从而测得消毒剂浓度。
产品特点
·电化学传感器无试剂消耗和污染物排放；
·无膜式设计无需更换膜头和添加电解液；
·三电极设计零点稳定和灵敏度高；
· 电极内置高精度恒电位仪电极线性度好；
·可与DPD测量方式准确比对；
·选配省水流通池最小耗水量100mL/min，且无需稳定流速。
技术参数
|
型号 | CL1003 |
测量参数 | 余氯、二氧化氯（高纯）、臭氧等 |
测量范围 | 0 - 5mg/L（默认）, 0 - 20mg/L，0 - 100mg/L |
测量原理 | 三电极恒电位电流测量 |
电源 | DC 9-24V |
额定功率 | 0.5W |
精度 | ±5% |
灵敏度 | 0.001mg/L |
测量下限 | 0.01mg/L |
材质 | 外壳：POM；电极：黄金、氯化银 |
工作温度 | 0 - 50°C(内置温度传感器) |
流速范围 | 20-40L/h（保持稳定），或选配省水流通池 最小耗水量100mL/min，且无需稳定流速 |
通讯输出 | RS485 Modbus |

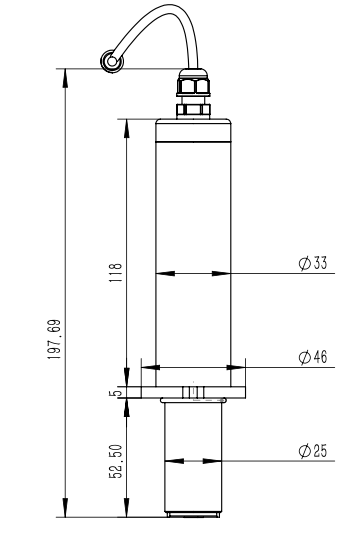

尺寸 | 198mm*Φ46mm |
流通池安装
1、使用M3盘头螺钉，将电极安装环用螺丝固定在流通池上。
2、将电极插入流通池。（注意安装环两边缺口大小有区别）
3、向下按压电极的同时，将其顺时针方向旋转90度，使之固定在卡槽里面。
订购指南
04·A1300EG00001 适用于CL1003的SC300控制器E版，220VAC+8芯RS485+8芯RS485；
04·A2300KG00001 适用于CL1003的SC300控制器K版，24VDC+8芯RS485+8芯RS485；
05·00B4G151A101 CL1003余氯传感器；9~24 V电压；3m电缆线；0~5mg/L；
可选配件
80·900036 CL1003流通池，材质：亚克力塑料；
