典型应用
ZD1006浊度传感器测量原理的主要依据是 IR 浊度测定法。主要应用于海水，船舶洗涤水，地表水，饮用水等。
产品特性
· 红外光学传感器，带光学纤维
·量程为0 至 4000 NTU 或者 0-4500 mg/L
·稳固且防水（IP68）
·超低能耗
·支持Modbus RS-485 数字输出
·散射浊度法
技术参数 |
型号 | ZD1006 |
测量范围 | 0～50/200/1000/4000NTU |
测量原理 | 90°红外散射光 |
电源 | DC12V |
额定功率 | ≤6W |
分辨率 | 0.01～1NTU |
精度 | 读数的5% |
材质 | 聚甲醛树酯 |
工作温度 | 0 ～ 50°C |
最大耐压 | 5 bar |
流速 | 流速稳定，无气泡 |
防护等级 | IP68 |
标配电缆 | 3m |
通讯输出 | RS485 Modbus（开放传感器通讯协议） |

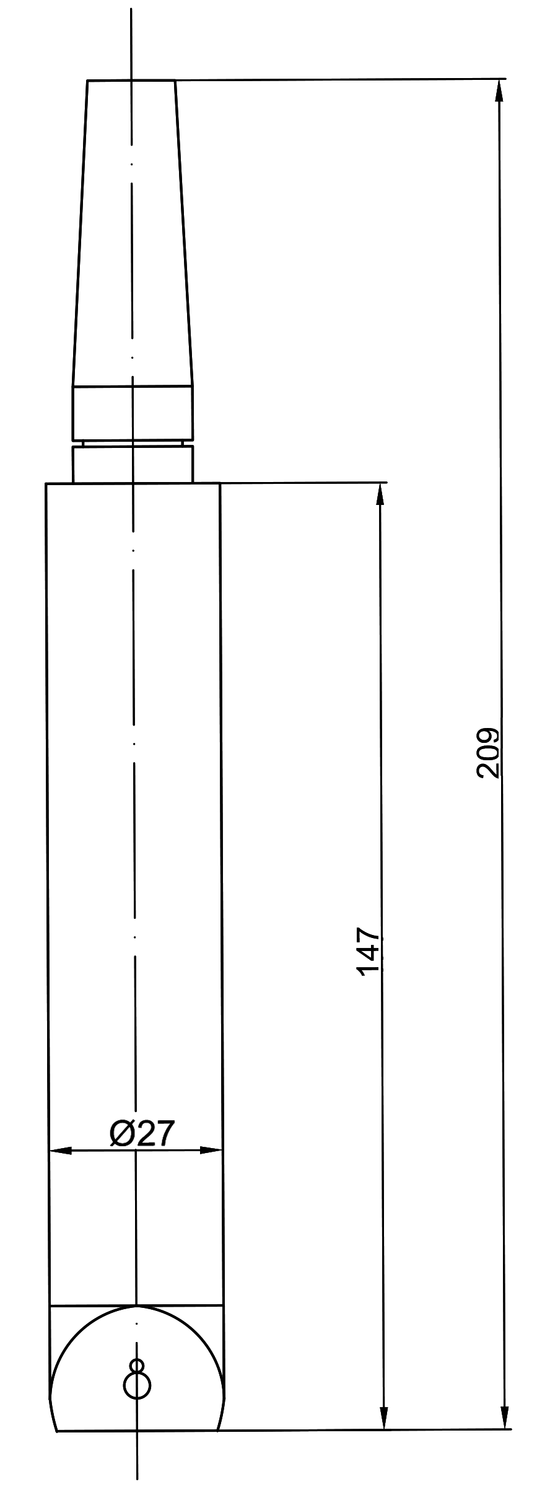

尺寸 | 170mm× Φ27mm |
重量 | 300g |
测量方式 | 流通式、浸入式测量 |
清洗方式 | 手动 |
浸没式安装
如需选择浸没式安装，安装标准示意图如附图所示，可根据现场具体情况定制。

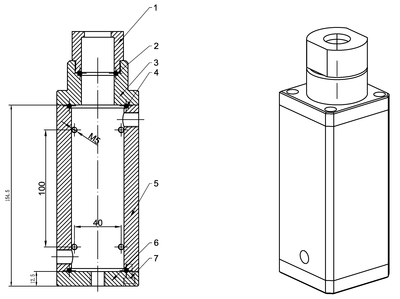

流通池式安装
流通池尺寸70*70*200单位：MM，通过4颗M5螺钉将流通池固定在墙面或安装板上，流通池尺寸如附图
订购指南
04·A1300BG00001 适用于ZD1006的SC300控制器B版，220VAC+6芯RS485+6芯RS485；
04·A2300HG00001 适用于ZD1006的SC300控制器H版，24VDC+6芯RS485+6芯RS485；

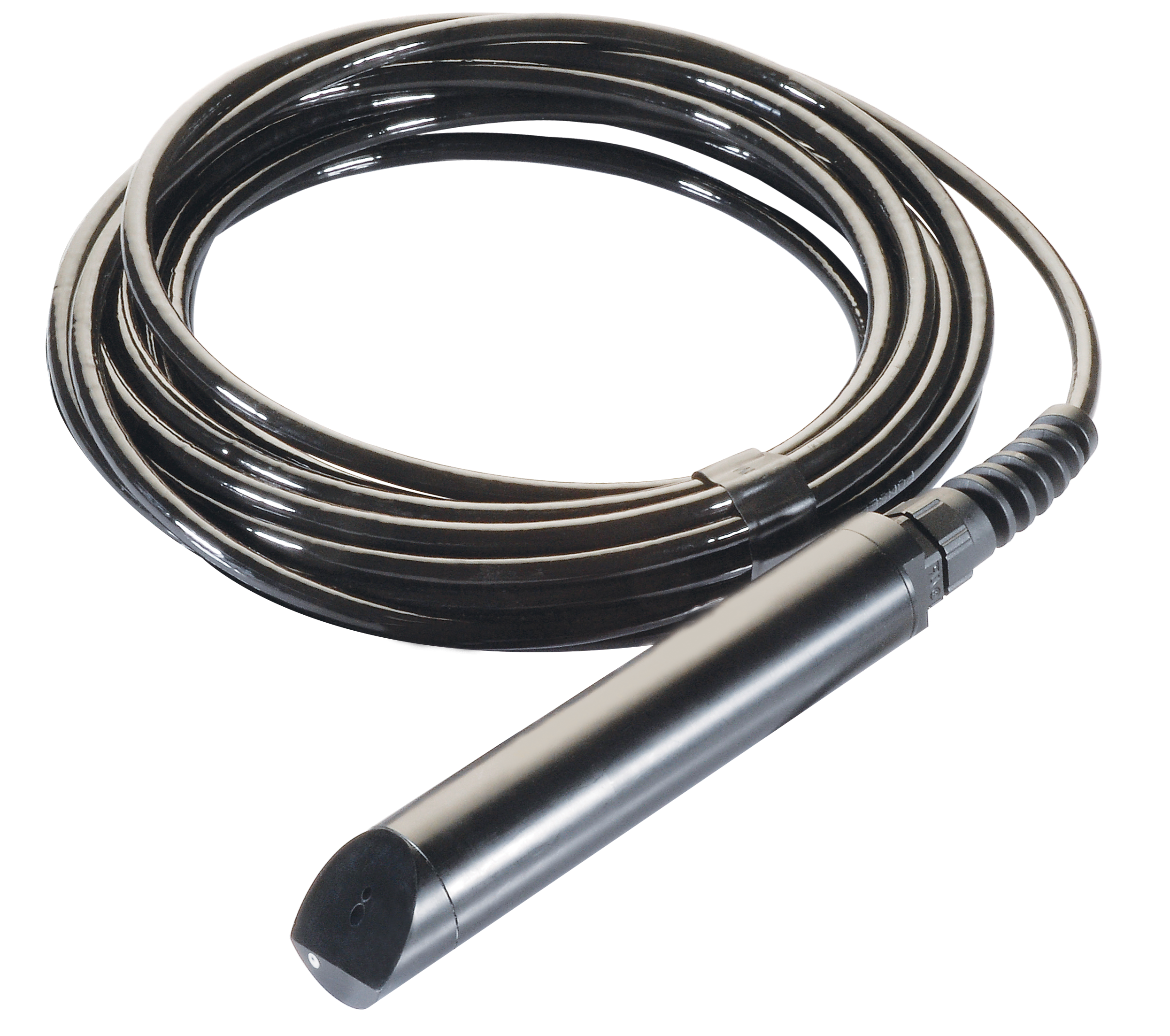

05·00B303410101 ZD1006浊度传感器；12V电压；3m电缆线；聚甲醛树酯材质
可选配件
80·900087 ZD1006流通池，材质：POM；
80·900029 ZD1006流通池，材质：316不锈钢；
80·100009 ZD1006浸没式安装支架，材质：316不锈钢
